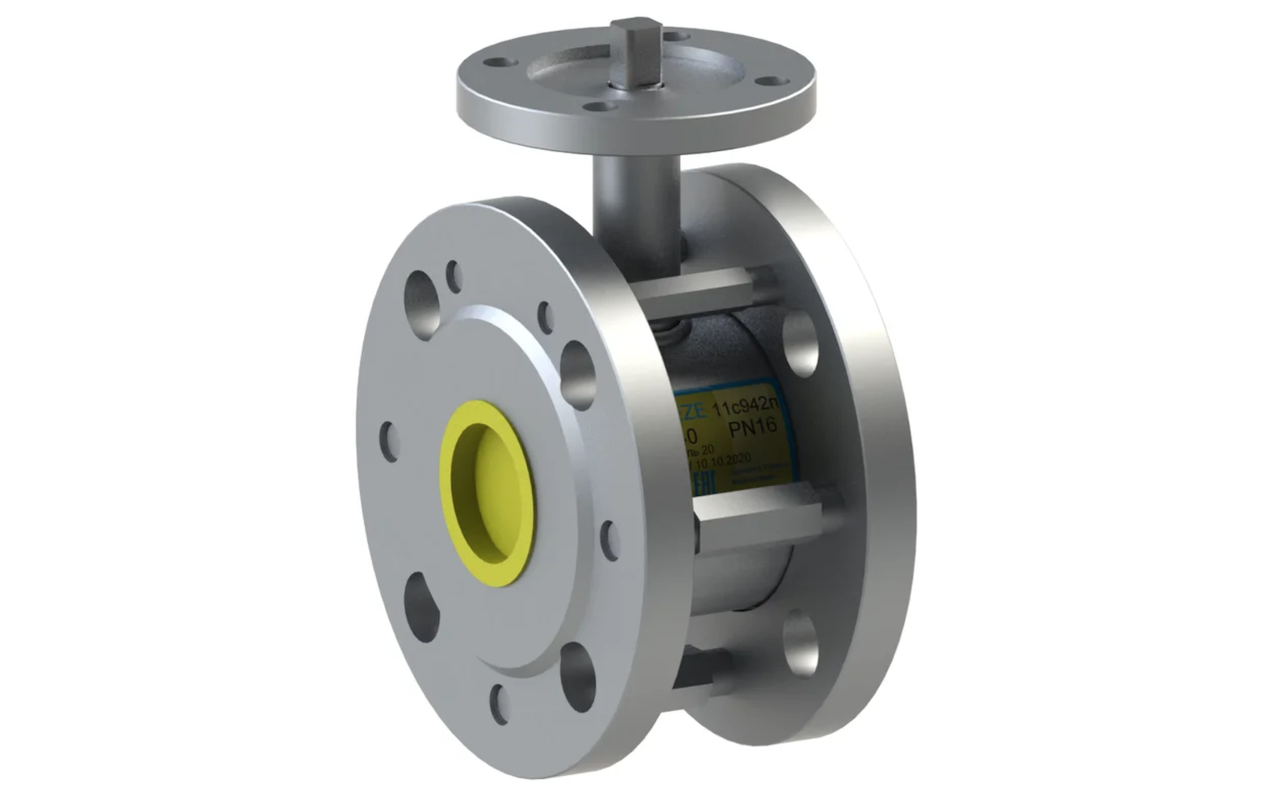

Кран кульовий сталевий 11с942п Ду40/40 PN16 під електропривод
- В наявності
- Код: 297
2 248 ₴
- +380 (93) 226-06-68
Кран кульовий сталевий 11с942п Ду40/40 PN16 під електропривод
Опис товару
Кран кульовий 11с942п BREEZE™ – фланець/фланець, повний/стандартний прохід, PN16. Серія BREEZE Actuator об'єднує крани, виготовлені на базі основних типів, модифікованих для установки приводу арматури по ISO 5210 і ISO 5211. Будівельні довжини, ефективні діаметри, приєднувальні розміри, робочі та умовні тиску відповідають основним типів кранів. Висота штока кранів для встановлення електроприводу більше, ніж у основних моделей.
Конструкція і матеріали
№ |
Деталь |
Матеріал |
1 |
Пробка кульова |
Сталь 12х17 ГОСТ 5632 |
2 |
Шток |
Сталь 20х13 ГОСТ 5632 |
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
4 |
Ущільнювальне кільце кулі |
Фторопласт ф 4к20 ГОСТ 10007 |
5 |
Втулка закріплювальна |
Сталь 20 ГОСТ 1050 |
6 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
7 |
Шайба опорна |
Сталь 3 ГОСТ 103 |
8 |
Ущільнення штока |
Фторопласт Ф4 ГОСТ 10007 |
9 |
Ущільнювальне кільце штока |
Фторсилоксан |
10 |
Фланець приводу |
Сталь 3сп ГОСТ 535 |
11 |
Фланець |
Сталь 3сп ГОСТ 535 |
Розміри
DN | D | PN | L | H | DF1 | DF2 | DF3 | n | ISO | M | W |
25 | 25 | 16 | 66 | 84 | 115 | 85 | 14 | 4 | F05 | 30 | 2.8 |
32 | 32 | 16 | 73 | 90 | 135 | 100 | 18 | 4 | F05 | 30 | 3.6 |
40 | 40 | 16 | 84 | 103 | 145 | 110 | 18 | 4 | F07 | 45 | 4.8 |
50 | 50 | 16 | 93 | 112 | 160 | 125 | 18 | 4 | F07 | 50 | 6.2 |
65 | 50 | 16 | 99 | 112 | 180 | 145 | 18 | 4 | F07 | 45 | 8.1 |
65 | 65 | 16 | 119 | 128 | 180 | 145 | 18 | 4 | F07 | 75 | 9.0 |
80 | 80 | 16 | 125 | 138 | 195 | 160 | 18 | 8 | F07 | 100 | 9.6 |
100 | 80 | 16 | 125 | 138 | 215 | 180 | 18 | 8 | F07 | 100 | 12.1 |
125 | 100 | 16 | 170 | 183 | 245 | 210 | 18 | 8 | F10 | 200 | 22.8 |
150 | 100 | 16 | 170 | 183 | 280 | 240 | 22 | 8 | F10 | 200 | 28,0 |
150 | 100 | 16 | 225 | 203 | 335 | 295 | 22 | 12 | F12 | 680 | 47.8 |
Основні | |
---|---|
Виробник | Breeze |
Країна виробник | Україна |
Тип затвору | Кульовий |
- Ціна: 2 248 ₴
