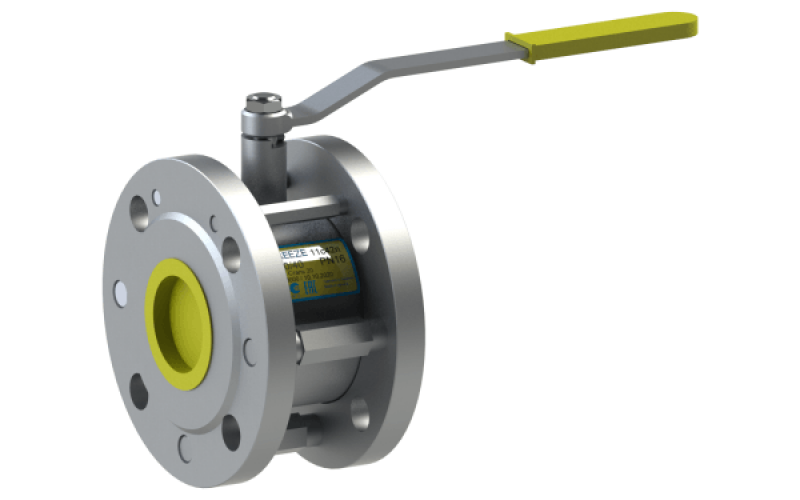

Кран кульовий сталевий з ручкою 11с42п Ду 32/25 PN16
- В наявності
- Код: 291
1 940 ₴
Кран кульовий сталевий з ручкою 11с42п Ду 32/25 PN16
Опис товару
Кран шаровой 11с42п BREEZE™ – фланец/фланец, полный/стандартный проход, PN16. Существенным отличием от других кранов производства завода Олбризсервис является малая строительная длина и возможность ремонта данного крана. Благодаря данным параметрам краны 11с42п являются идеальным решением для реновации жилищно-коммунального хозяйства, а также для использования в различных технологических установках, газораспределительных щитах, измерительных узлах и т.п.
Конструкция и материалы
|
№ |
Деталь |
Материал |
|
1 |
Пробка шаровая |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
|
5 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
6 |
Ущільнювальне кільце штока |
Фторсилоксан |
|
7 |
Фланець |
Сталь 3сп ГОСТ 535 |
|
8 |
Шпилька |
Сталь 10 ГОСТ 1050 |
|
9 |
Ущільнення корпусу |
Фторопласт - Ф4 ГОСТ 10007 |
|
10 |
Штифт |
Сталь 45Х ГОСТ 4543 |
|
11 |
Рукоятка |
Сталь 3 ГОСТ 103 |
|
12 |
Гайка |
ГОСТ 2526 |
Розміри
| DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
| 25 | 25 | 16 | 66 | 80 | 165 | 115 | 85 | 14 | 4 | 2.7 |
| 32 | 32 | 16 | 73 | 86 | 165 | 135 | 100 | 18 | 4 | 3.5 |
| 40 | 40 | 16 | 84 | 110 | 239 | 145 | 110 | 18 | 4 | 4.5 |
| 50 | 50 | 16 | 93 | 118 | 239 | 160 | 125 | 18 | 4 | 6.0 |
| 65 | 50 | 16 | 99 | 118 | 239 | 180 | 145 | 18 | 4 | 7.8 |
| 65 | 65 | 16 | 119 | 141 | 274 | 180 | 145 | 18 | 4 | 8.9 |
| 80 | 80 | 16 | 125 | 151 | 274 | 195 | 160 | 18 | 8 | 9.5 |
| 100 | 80 | 16 | 125 | 151 | 274 | 215 | 180 | 18 | 8 | 12.5 |
| 125 | 100 | 16 | 170 | 179 | 543 | 245 | 210 | 18 | 8 | 22.3 |
| 150 | 100 | 16 | 170 | 179 | 543 | 280 | 240 | 22 | 8 | 27.5 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
- Ціна: 1 940 ₴
