Кран кульовий сталевий 11с341п Ду 250/200
- В наявності
- Код: 255
66 290 ₴
- +380 (93) 226-06-68

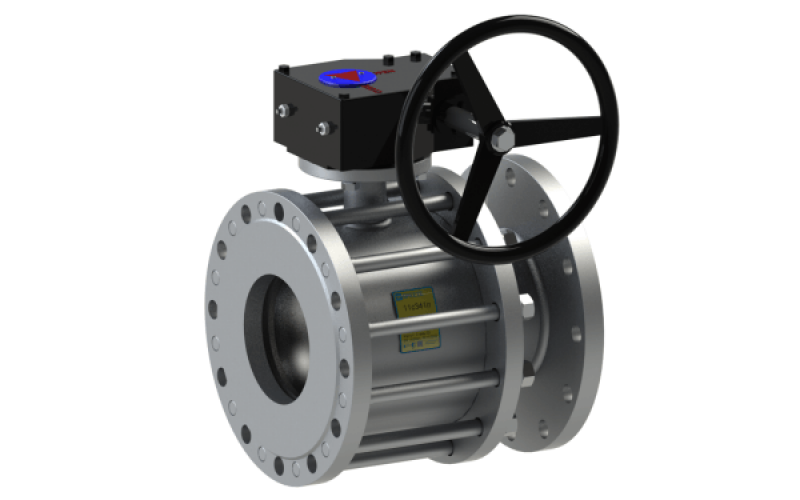

Кран кульовий сталевий 11с341п Ду 250/200 PN16 з редуктором
Опис товару
Кран кульовий 11с341п BREEZE™ – фланець/фланець, повний/стандартний прохід, PN16 є однією з найпопулярніших моделей серед широкого вибору кранів, представлених торговою маркою BREEZE. Така популярність обумовлена значними перевагами, такими як: будівельна довжина клинових засувок (в діаметрах 50, 80, 100х80, 150х100, 200х150 приєднувальні розміри співпадають з розмірами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), можливість ремонту крана, оскільки кран має розбірний корпус. Крім діаметрів, які дозволяють замінити засувку, в даній лінійці є діаметри, які мають повний прохід і задовольняють всім вимогам газових установ, установ ЖКГ, тепломереж і т. д.
Тип з'єднання | фланець/фланець |
Тип проходу | стандартнопроходной, повнопрохідний |
Тип приводу | механічний редуктор |
Клас герметичності | А |
Робоча температура | -35....+180ºС |
Тиск | PN16 |
Конструкція і матеріали
№ |
Деталь |
Матеріал |
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
4 |
Ущільнювальне кільце кулі |
Фторопласт ф 4к20 ГОСТ 10007 |
5 |
Ущільнення штока |
Фторопласт Ф4 ГОСТ 10007 |
6 |
Ущільнювальне кільце штока |
Фторсилоксан |
7 |
Фланець |
Сталь 3сп ГОСТ 535 |
8 |
Шпилька |
Сталь 10 ГОСТ 1050 |
9 |
Шайба гроверная |
Сталь 65г ГОСТ 14959 |
10 |
Гайка |
Сталь 10 ГОСТ 1050 |
11 |
Ущільнення корпусу |
Фторопласт - Ф4 ГОСТ 10007 |
12 |
Редуктор |
ISO 5211 |
Розміри
DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
100 | 100 | 16 | 350 | 357 | 215 | 180 | 18 | 8 | 50.5 |
125 | 100 | 16 | 255 | 357 | 245 | 210 | 18 | 8 | 49.3 |
125 | 125 | 16 | 356 | 408 | 245 | 210 | 18 | 8 | 63.8 |
150 | 150 | 16 | 390 | 385 | 280 | 240 | 22 | 8 | 80.2 |
150 | 100 | 16 | 280 | 357 | 280 | 240 | 22 | 8 | 57.3 |
200 | 150 | 16 | 330 | 385 | 335 | 295 | 22 | 12 | 80.8 |
200 | 200 | 16 | 460 | 522 | 335 | 295 | 22 | 12 | 169.6 |
250 | 200 | 16 | 540 | 522 | 405 | 355 | 26 | 12 | 192.7 |
250 | 250 | 16 | 540 | 613 | 405 | 355 | 26 | 12 | 284.0 |
300 | 250 | 16 | 610 | 613 | 460 | 410 | 26 | 12 | 305.7 |
300 | 300 | 16 | 610 | 702 | 460 | 410 | 26 | 12 | 386.5 |
350 | 300 | 16 | 685 | 702 | 520 | 470 | 26 | 12 | 416.8 |
400 | 300 | 16 | 760 | 702 | 580 | 525 | 30 | 16 | 458.6 |
Основні | |
---|---|
Виробник | Breeze |
Країна виробник | Україна |
Тип затвору | Кульовий |
- Ціна: 66 290 ₴
