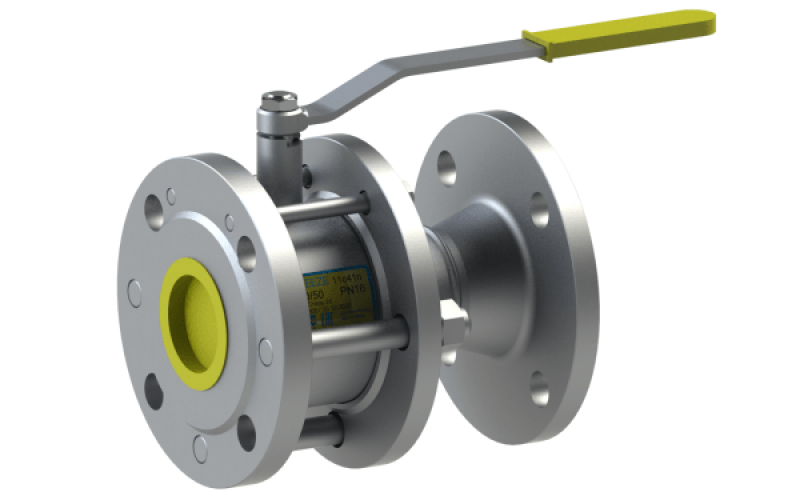

Кран шаровый стальной 11с41п Ду 50/50 PN16 фланец/фланец
- В наявності
- Код: 237
2 762 ₴
- +380 (93) 226-06-68
Кран шаровый стальной 11с41п Ду 50/50 PN16 фланец/фланец
Описание товара
Кран кульовий 11с41п BREEZE™ – фланець/фланець, повний/стандартний прохід, PN16 є однією з найпопулярніших моделей серед широкого вибору кранів, представлених торговою маркою BREEZE. Така популярність обумовлена значними перевагами, такими як: будівельна довжина клинових засувок (в діаметрах 50, 80, 100х80, 150х100, 200х150 приєднувальні розміри співпадають з розмірами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), можливість ремонту крана, оскільки кран має розбірний корпус. Крім діаметрів, які дозволяють замінити засувку, в даній лінійці є діаметри, які мають повний прохід і задовольняють всім вимогам газових установ, установ ЖКГ, тепломереж і т. д.
| Тип з'єднання | фланець/фланець |
| Тип проходу | стандартнопроходной, повнопрохідний |
| Тип приводу | ручний |
| Клас герметичності | А |
| Робоча температура | -35....+180ºС |
| Тиск | PN16 |
Конструкція і матеріали
|
№ |
Деталь |
Матеріал |
|
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Ущільнювальне кільце кулі |
Фторопласт ф 4к20 ГОСТ 10007 |
|
5 |
Ущільнення штока |
Фторопласт Ф4 ГОСТ 10007 |
|
6 |
Ущільнювальне кільце штока |
Фторсилоксан |
|
7 |
Фланець |
Сталь 3сп ГОСТ 535 |
|
8 |
Шпилька |
Сталь 10 ГОСТ 1050 |
|
9 |
Шайба гроверная |
Сталь 65г ГОСТ 14959 |
|
10 |
Гайка |
Сталь 10 ГОСТ 1050 |
|
11 |
Ущільнення корпусу |
Фторопласт Ф4 ГОСТ 10007 |
|
12 |
Штифт |
Сталь 45Х ГОСТ 4543 |
|
13 |
Рукоятка |
Сталь 3 ГОСТ 103 |
|
14 |
Гайка |
ГОСТ 2526 |
Розміри
| DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
| 50 | 50 | 16 | 180 | 118 | 239 | 160 | 125 | 18 | 4 | 8.5 |
| 65 | 50 | 16 | 190 | 118 | 239 | 180 | 145 | 18 | 4 | 12.3 |
| 65 | 65 | 16 | 190 | 141 | 274 | 180 | 145 | 18 | 4 | 12.3 |
| 80 | 80 | 16 | 210 | 151 | 274 | 195 | 160 | 18 | 8 | 14.4 |
| 100 | 80 | 16 | 230 | 151 | 274 | 215 | 180 | 18 | 8 | 17.0 |
| 100 | 100 | 16 | 350 | 179 | 543 | 215 | 180 | 18 | 8 | 31.0 |
| 125 | 100 | 16 | 255 | 179 | 543 | 245 | 210 | 18 | 8 | 29.7 |
| 125 | 125 | 16 | 356 | 190 | 543 | 245 | 210 | 18 | 8 | 43.8 |
| 150 | 100 | 16 | 280 | 179 | 543 | 280 | 240 | 22 | 8 | 37.8 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Китай |
| Тип затвору | Кульовий |
- Ціна: 2 762 ₴
