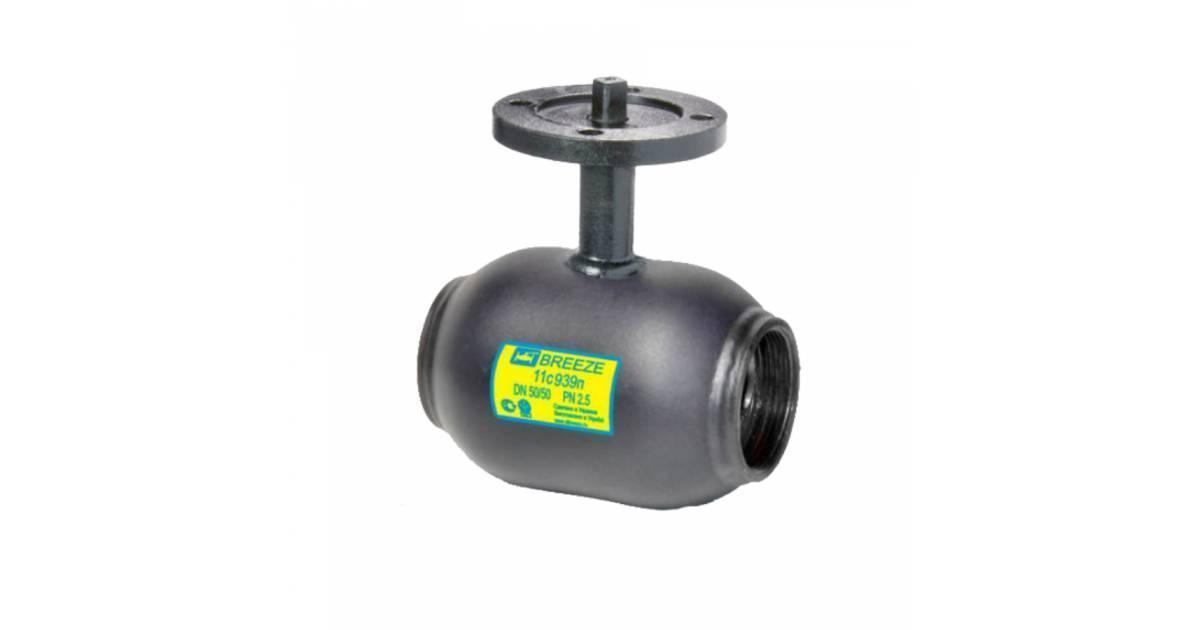

Кран кульовий сталевий 11с939п Ду32/32 PN25 повний прохід
- В наявності
- Код: 231
1 248 ₴
- +380 (93) 226-06-68
Кран кульовий сталевий 11с939п Ду32/32 PN25 повний прохід
Опис товару
Кран кульовий 11с939п BREEZE™ - муфта/муфта, повний прохід, PN25, PN16, є альтернативою латунному муфтовому крану. Використовуються у разі, коли пред'являються підвищені вимоги до герметичності і безпеки запірної арматури. Кран представлена в діаметрах від DN 15 до DN 100. Кран має внутрішню різьбу з двох сторін. Різьба трубна циліндрична виконана за ГОСТ 6357-81. Серія BREEZE Actuator об'єднує крани, виготовлені на базі основних типів, модифікованих для установки приводу арматури по ISO 5210 і ISO 5211. Будівельні довжини, ефективні діаметри, приєднувальні розміри, робочі та умовні тиску відповідають основним типів кранів. Висота штока кранів для встановлення електроприводу більше, ніж у основних моделей.
Конструкція і матеріали
№ |
Деталь |
Матеріал |
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
5 |
Втулка закріплювальна |
Сталь 08Х13 ГОСТ 5632 |
6 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
7 |
Шайба опорна |
Сталь 3 ГОСТ 103 |
8 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
9 |
Ущільнювальне кільце штока |
Фторсилоксан |
10 |
Фланець приводу |
Сталь 3сп ГОСТ 535 |
Розміри
DN | D | PN | L | H | RG | ISO | M | W |
15 | 15 | 25 | 105 | 75 | 1/2" | F05 | 5 | 0.8 |
20 | 20 | 25 | 105 | 80 | 3/4" | F05 | 10 | 1.0 |
25 | 25 | 25 | 110 | 84 | 1" | F05 | 20 | 1.2 |
32 | 32 | 25 | 115 | 90 | 1 1/4" | F07 | 30 | 1.8 |
40 | 40 | 25 | 125 | 106 | 1 1/2" | F07 | 45 | 2.0 |
50 | 50 | 25 | 145 | 118 | 2" | F07 | 50 | 2.9 |
65 | 65 | 25 | 165 | 129 | 2 1/2" | F07 | 90 | 4.0 |
80 | 80 | 25 | 197 | 141 | 3" | F07 | 100 | 7.1 |
100 | 100 | 25 | 230 | 183 | 4" | F10 | 200 | 11.7 |
Основні | |
---|---|
Виробник | Breeze |
Країна виробник | Україна |
Тип затвору | Кульовий |
