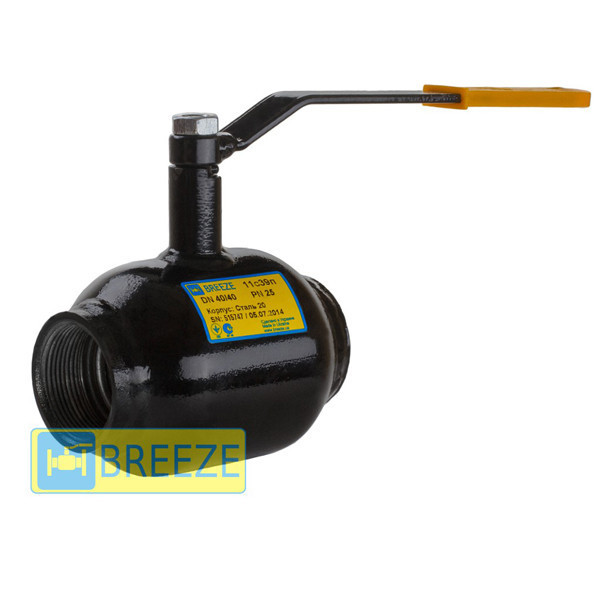

Кран кульовий сталевий 11с39п Ду50/50 PN25 повнопрохідний
- В наявності
- Код: 217
2 015 ₴
- +380 (93) 226-06-68
Кран кульовий сталевий 11с39п Ду50/50 PN25 повнопрохідний
Опис товару
Кран кульовий 11с39п BREEZE™ - муфта/муфта, повний прохід, PN25, PN16, є альтернативою латунному муфтовому крану. Використовуються у разі, коли пред'являються підвищені вимоги до герметичності і безпеки запірної арматури. Кран представлена в діаметрах від DN 15 до DN 100. Кран має внутрішню різьбу з двох сторін. Різьба трубна циліндрична виконана за ГОСТ 6357-81.
Конструкція і матеріали
|
№ |
Деталь |
Матеріал |
|
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
|
5 |
Втулка закріплювальна |
Сталь 08Х13 ГОСТ 5632 |
|
6 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
|
7 |
Шайба опорна |
Сталь 3 ГОСТ 103 |
|
8 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
9 |
Ущільнювальне кільце штока |
Фторсилоксан |
|
10 |
Штифт |
Сталь 45Х ГОСТ 4543 |
|
11 |
Рукоятка |
Сталь 3 ГОСТ 103 |
|
12 |
Гайка |
ГОСТ 2526 |
Розміри
| DN | D | PN | L | H | A | RG | W |
| 15 | 15 | 25 | 105 | 71 | 115 | 1/2" | 0.6 |
| 20 | 20 | 25 | 105 | 76 | 165 | 3/4" | 0.8 |
| 25 | 25 | 25 | 110 | 80 | 165 | 1" | 1.0 |
| 32 | 32 | 25 | 115 | 86 | 165 | 1 1/4" | 1.3 |
| 40 | 40 | 25 | 125 | 113 | 239 | 1 1/2" | 1.7 |
| 50 | 50 | 25 | 145 | 131 | 274 | 2" | 2.8 |
| 65 | 65 | 25 | 165 | 141 | 274 | 2 1/2" | 4.1 |
| 80 | 80 | 25 | 197 | 154 | 384 | 3" | 7.0 |
| 100 | 100 | 25 | 230 | 177 | 543 | 4" | 12.3 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
