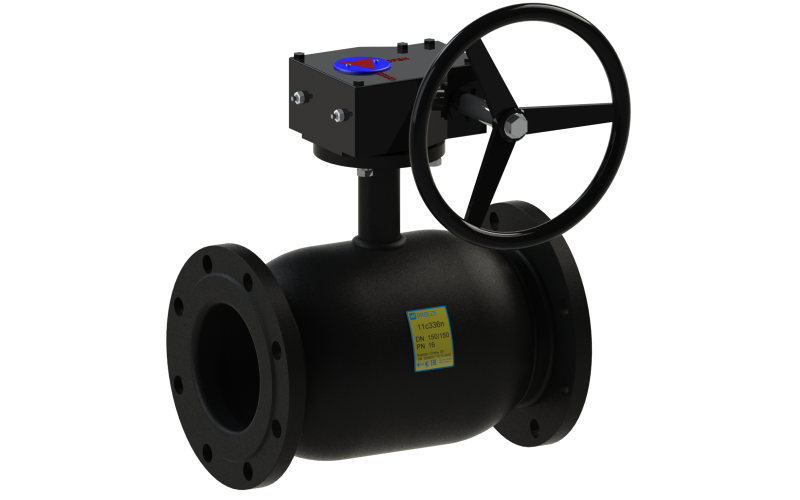

Кран кульовий сталевий 11с336п Ду200/200
Опис товару
Кран кульовий 11с336п BREEZE™ – фланець/фланець, повний прохід, PN16, відносяться до лінійки BREEZE Europe. Мають фланцеве з'єднання на PN16, як у кранів 11с33п. Але, на відміну від 11с33п, вони мають повний прохід. Монтажні розміри крана 11с36п повністю збігаються з розмірами кранів кульових 11с38п. Однак за рахунок фланцевого з'єднання PN16 крани 11с36п мають меншу собівартість, ніж 11с38п, а відповідно і нижчу роздрібну ціну.
| Тип з'єднання | фланець/фланець |
| Тип проходу | повнопрохідний |
| Тип приводу | механічний редуктор |
| Клас герметичності | А |
| Робоча температура | -35....+180ºС |
| Тиск | PN16 |
Конструкція і матеріали
|
№ |
Деталь |
Матеріал |
|
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
|
5 |
Втулка закріплювальна |
Сталь 08Х13 ГОСТ 5632 |
|
6 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
|
7 |
Шайба опорна |
Сталь 3 ГОСТ 103 |
|
8 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
9 |
Ущільнювальне кільце штока |
Фторсилоксан |
|
10 |
Фланець |
Сталь 3сп ГОСТ 535 |
|
11 |
Редуктор |
ISO 5211 |
Розміри
| DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
| 100 | 100 | 16 | 300 | 395 | 215 | 180 | 18 | 8 | 39.5 |
| 125 | 125 | 16 | 325 | 408 | 245 | 210 | 18 | 8 | 46.8 |
| 150 | 150 | 16 | 400 | 425 | 280 | 240 | 22 | 8 | 57.3 |
| 200 | 200 | 16 | 630 | 504 | 335 | 295 | 22 | 12 | 142.0 |
| 250 | 250 | 16 | 750 | 624 | 405 | 355 | 26 | 12 | 236.9 |
| 300 | 300 | 16 | 850 | 652 | 460 | 410 | 26 | 12 | 303.3 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
