Кран шаровый стальной 11с333п Ду150/100 PN16
- В наявності
- Код: 63
11 622 ₴
+380 (95) 316-55-52
- +380 (93) 226-06-68
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Кран шаровый стальной 11с333п Ду150/100 PN16В наявності
11 622 ₴
Опис
Характеристики
Інформація для замовлення

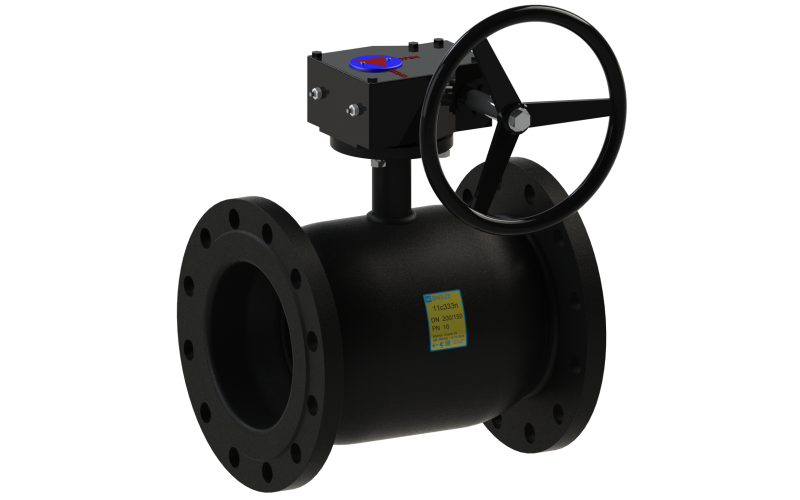

Кран шаровый стальной 11с333п Ду150/100 PN16
Описание товара
Кран кульовий 11с333п BREEZE™ – фланець/фланець, стандартний прохід, PN16, доповнюють лінійку BREEZE Europe фланцевим з'єднанням на PN16 для всіх діаметрів від DN50 до DN400. Будівельна довжина і приєднувальні розміри кранів 1с33п DN50, DN80, DN100 і DN150 відповідають клиновим засувок 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.
| Тип з'єднання | фланець/фланець |
| Тип проходу | стандартнопроходной |
| Тип приводу | механічний редуктор |
| Клас герметичності | А |
| Робоча температура | -35....+180ºС |
| Тиск | PN16 |
Конструкція і матеріали
|
№ |
Деталь |
Матеріал |
|
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Уплотнительное кольцо шара |
Фторопласт - Ф4К20 ГОСТ 10007 |
|
5 |
Втулка закрепительная |
Сталь 08Х13 ГОСТ 5632 |
|
6 |
Пружина тарельчатая |
Сталь 65Г ГОСТ 14959 |
|
7 |
Шайба опорная |
Сталь 3 ГОСТ 103 |
|
8 |
Уплотнение штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
9 |
Уплотнительное кольцо штока |
Фторсилоксан |
|
10 |
Фланец |
Сталь 3сп ГОСТ 535 |
|
11 |
Редуктор |
ISO 5211 |
Розміри
| DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
| 100 | 80 | 16 | 230 | 378 | 215 | 180 | 18 | 8 | 35.4 |
| 125 | 100 | 16 | 350 | 395 | 245 | 210 | 18 | 8 | 43.3 |
| 150 | 125 | 16 | 350 | 408 | 280 | 240 | 22 | 8 | 49.5 |
| 150 | 100 | 16 | 280 | 395 | 280 | 240 | 22 | 8 | 46.4 |
| 200 | 150 | 16 | 400 | 425 | 335 | 295 | 22 | 12 | 62.8 |
| 250 | 200 | 16 | 650 | 504 | 405 | 355 | 26 | 12 | 146.2 |
| 300 | 250 | 16 | 750 | 614 | 460 | 410 | 26 | 12 | 233.4 |
| 350 | 300 | 16 | 850 | 652 | 520 | 470 | 26 | 16 | 313.7 |
| 400 | 300 | 16 | 850 | 652 | 580 | 525 | 30 | 16 | 331.0 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
- Ціна: 11 622 ₴
