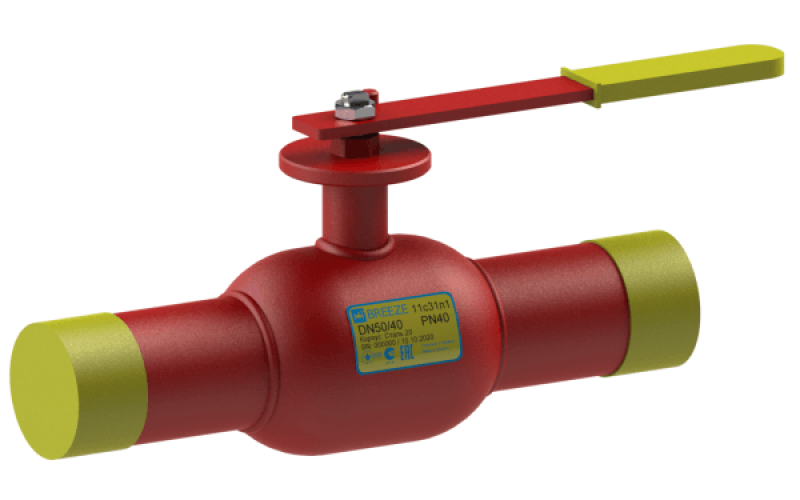

Кран кульовий сталевий 11с31п1 Ду 40/32
- Під замовлення
- Код: 17
Відправка з 24 липня 20252 108 ₴
Кран шаровый стальной 11с31п1 Ду 40/32
Описание товара
Кран кульовий 11с31п1 BREEZE™ – зварювання/зварювання, стандартний прохід, PN40, PN25, PN16 суцільнозварний з приєднувальними патрубками під зварювання, що застосовується на трубопроводах парових і пароконденсирующих систем. Для ущільнення штока використовується армована сальникове набивання, виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки затискної гайки можливо, при необхідності, «підтягнути» ущільнення на штоку або замінити його без демонтажу.
| Тип з'єднання | зварювання/зварювання |
| Тип проходу | стандартнопроходной |
| Тип приводу | ручний |
| Клас герметичності | А |
| Робоча температура | -30....+200ºС |
| Тиск | PN16, PN25, PN40 |
Конструкция и материалы
|
№ |
Деталь |
Материал |
|
1 |
Пробка шаровая |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток, зажимная гайка |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Уплотнительное кольцо шара |
Фторопласт - Ф4К20 ГОСТ 10007 |
|
5 |
Уплотнение штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
6 |
Уплотнительное кольцо штока |
Сальниковая набивка Н4030 ТУ У 26.8-34743542-001:2011 |
|
7 |
Втулка закрепительная |
Сталь 08Х13 ГОСТ 5632 |
|
8 |
Шайба опорная |
Сталь 3 ГОСТ 103 |
|
9 |
Фланець |
Сталь 3сп ГОСТ 535 |
|
10 |
Штифт |
Сталь 45Х ГОСТ 4543 |
|
11 |
Рукоятка |
Сталь 3 ГОСТ 103 |
|
12 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
Розміри
| DN | D | PN | L | H | A | Dp | Tp | m |
| 25 | 20 | 40 | 230 | 87 | 162 | 33.50 | 3.20 | 1.4 |
| 32 | 25 | 40 | 260 | 90 | 162 | 42.30 | 2.80 | 1.6 |
| 40 | 32 | 40 | 260 | 98 | 208 | 48.00 | 3.50 | 2.2 |
| 50 | 40 | 40 | 300 | 103 | 208 | 57.00 | 3.50 | 2.8 |
| 65 | 50 | 25 | 360 | 112 | 265 | 76.00 | 3.50 | 4.2 |
| 80 | 65 | 25 | 370 | 123 | 265 | 89.00 | 3.50 | 5.7 |
| 100 | 80 | 25 | 390 | 135 | 375 | 108.00 | 3.50 | 7.6 |
| 125 | 100 | 25 | 390 | 167 | 513 | 133.00 | 5.00 | 13.6 |
| 150 | 125 | 25 | 390 | 180 | 513 | 159.00 | 5.00 | 18.2 |
| 200 | 150 | 25 | 390 | 260 | 791 | 219.00 | 6.00 | 29.1 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Клас герметичності | А |
| Матеріал корпусу | Сталь |
| Робоче середовище | Вода, Неагресивна середа, Нафтопродукти |
- Ціна: 2 108 ₴
