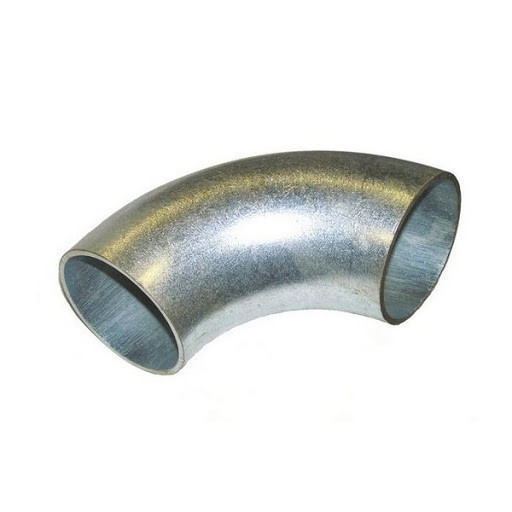

Відвід сталевий оцинкований 108х3.5
- В наявності
- Код: 821
355 ₴
Мінімальна сума замовлення на сайті — 400 грн
- +380 (93) 226-06-68
Відвід сталевий приварний оцинкований 108х3.5
Відводи сталеві оцинковані – з'єднує частина трубопроводу, яка використовується для того, щоб змінити напрямок робочого трубопроводу. На сайті надані різні відводи сталеві оцинковані виготовлені згідно з вимогами ГОСТ 17375-2001, ГОСТ 30753-2001, ANSI B 16.9, EN 10253-1:1999, EN 10253-2:2007 ціни на них – за 1 одиницю продукції. Відводи оцинковані сталеві широко застосовуються в трубопроводах загального призначення, як з'єднувальний елемент трубопроводу, що дозволяє змінювати її напрямок, а отже напрям потоку рідини або газу. Відводи оцинковані сталеві виготовляються з вуглецевої низьколегованої сталі.
Відвід сталевий безшовний оцинкований (сталь 20) є отрезоком труби, зігнутої під певним кутом. Це виріб являє собою різновид трубопровідної арматури, служить для зміни напряму системи трубопроводу під певним кутом. Відвід сталевий потрібен у будь-якій системі, яка має розгалужену структуру.
До переваг цієї арматурної різновиди відноситься простота монтажу, висока надійність і герметичність. Їх виготовляють з міцної висококласної сталі, що дозволяє експлуатувати даний арматурний елемент в будь-яких умовах. Відвід сталевий може витримати робочий тиск до 16 МПа і може витримати температуру в діапазоні від –70 C до +450ºC.
Кований відвід (сталевий крутовигнутий) проводиться методом штампування або гарячої протяжки з безшовних труб.
Технічні характеристики:
- Метод виготовлення: гаряча протяжка.
- Умовний тиск: до 16 МПа.
- Умовний прохід, DN: 25-300 мм (для відведення 1 виконання); 25-500 мм (для відведення 2 виконання).
- Температура: від -70°С до +450°С.
- Кут: 45°, 60°, 90° і 180° (відводи ?38?3, ?48,3?4, ?76,1?4).
- Радіус вигину: 1,5 DN.
- Матеріал: сталь марок 10, 20, 09Г2С
У ГОСТ 17375-2201 застосовують наступні позначення:
PN(Ру) — номінальний (умовний) тиск з ГОСТ 356 і ГОСТ 26349;
DN — умовний прохід (номінальний розмір) по ГОСТ 28338;
D — зовнішній діаметр торців відводів;
T — товщина стінки деталей на торцях діаметру D;
F — розмір між площиною одного торця і центром іншого торця відводів;
R — радіус кривизни осьової лінії (радіус вигину) відводів;
B — розмір між площиною торців і найбільш віддаленої від неї точкою зовнішньої поверхні відводів;
Приклади позначення сталевих оцинкованих відводів (нержавіючих відводів):
| Відвід сталевий крутовигнутий з кутом повороту 90°, виконання 1, з зовнішнім діаметром 139,7 мм і товщиною стінки 4 мм зі сталі марки 20 по ГОСТ 17375: | Відвід сталевий 90-1-139,7х4 219х8 ГОСТ 17375-2001 |
| Відвід сталевий крутовигнутий з кутом повороту 60°, виконання 2, з зовнішнім діаметром 219 мм і товщиною стінки 6 мм зі сталі марки 09Г2С за ГОСТ 30753: | Відвід 90-219х6-09Г2С ГОСТ 30753-2001 |
| То ж для трубопроводів підконтрольних органам нагляду: | Відвід П90-159х8-09Г2С ГОСТ 17375-2001 |
| То ж по DIN 2605, з кутом 90°, умовним проходом 150 мм, зовнішнім діаметром 168,3 мм, товщиною стінки 6,3 мм, вид вигину 3d, зі сталі марки 20: | Відвід DIN 2605-1-90°-3-150/168,3x6,3-20 |
| Сталеві відводи крутовигнуті штампозварні з кутом повороту 90° зовнішнім діаметром 1020 мм з товщиною стінки приєднуваної труби 16 мм на робочий тиск 7,5 МПа при коефіцієнті умов роботи 0,6 для кліматичного виконання У: | Відвід ОКШ 90-1020(16)-7,5-0,6- У ТУ 102-488-05 |
| То ж, відвід нержавіючий сталевий секційний з радіусом повороту 1,5 Ду: | Відвід ОСС 90-1020(16)-7,5-0,6-1,5 Ду-У ТУ 102-488-05 |
| То ж, відвід сталевий гнутий на кут 12° с радіусом повороту 5 Ду: | Відвід сталевий ОГ 12-1020(16)-7,5-0,6-5 Ду-У ТУ 102-488-05 |
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Матеріал відведення | Сталь |
| Оцинкований відвід | Так |
- Ціна: 355 ₴
